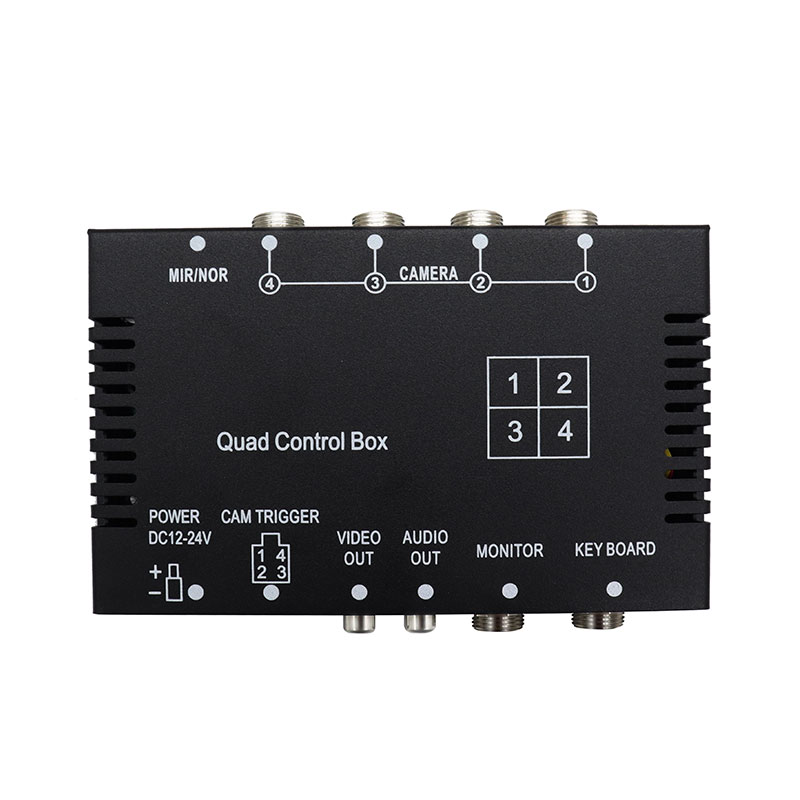

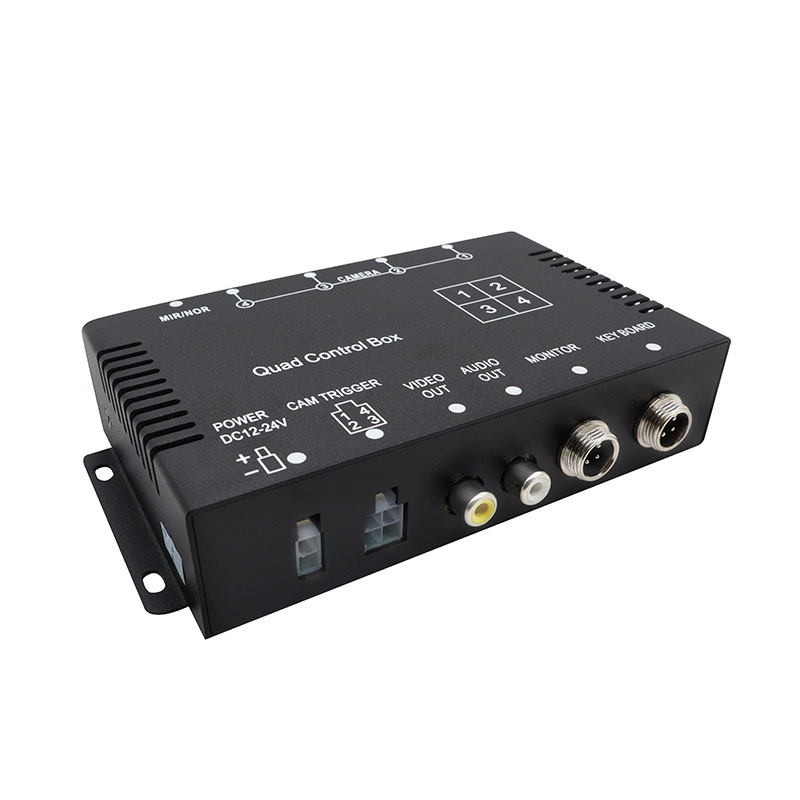

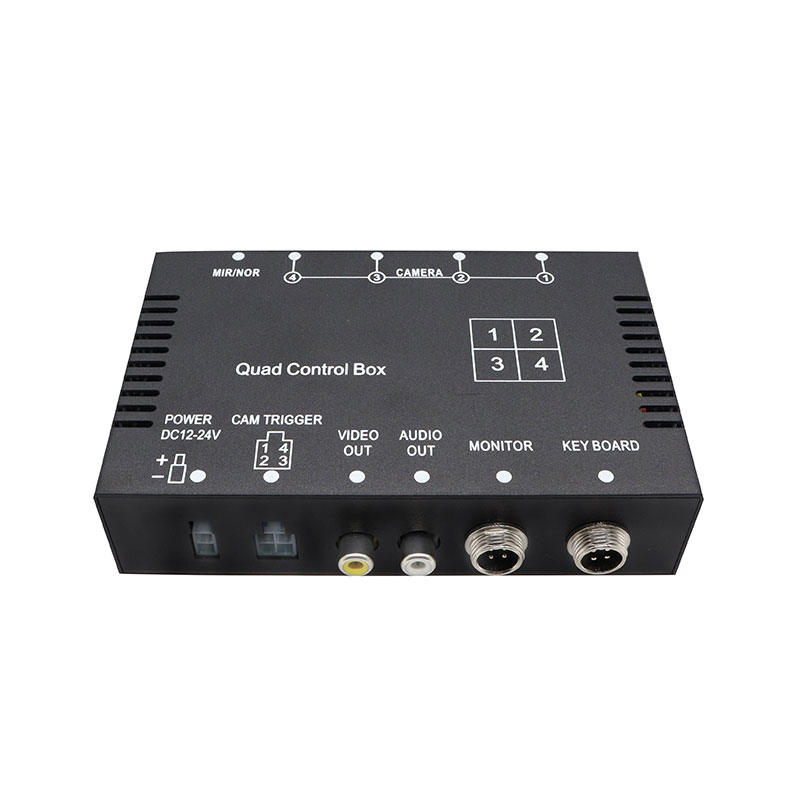

Kothak Kontrol Video Kendaraan 4CH kanggo Tampilan Multi-Kamera lan Ngalih Kamera

Tinimbang nyambungake sawetara kamera langsung menyang piranti kontrol sing kapisah, controller nyedhiyakake input kamera 4 ing siji unit kompak, ngidini tampilan kamera sing beda bisa dipilih lan ditampilake liwat monitor kendaraan. Sistem kasebut ndhukung papat kamera kendaraan CVBS lan kanthi otomatis bisa dibagi utawa ngalih tampilan video miturut mode operasi sing dipilih. Saben kamera bisa micu kanthi kapisah, nalika sistem bisa kanthi otomatis nampilake kamera sing cocog ing layar wutuh nalika sinyal pemicu diaktifake.  Saben saluran ndhukung pangilon independen / setelan gambar normal, nggawe sistem cocok kanggo posisi instalasi kamera beda. Sawise sinyal pemicu dibatalake, sistem bisa nundha bali gambar kanggo kira-kira 2 detik sadurunge bali menyang negara tampilan sadurungé. Iki ndadekake produk cocok kanggo ngoper kamera kendaraan, sistem kamera mburi, ngawasi multi-kamera lan sistem video kendaraan komersial.

Fitur produk

1. Input Multi-Kamera 4CH

Kontroler ndhukung papat input kamera CVBS, ngidini sawetara kamera kendaraan digabungake menyang siji sistem pemantauan video.

Bisa disambungake karo:

• Kamera ngarep
• Kamera mburi
• Kamera sisih kiwa
• Kamera sisih tengen

Iki ndadekake cocog kanggo sistem pemantauan kendaraan kamera 4.

2. Ngalih Kamera Otomatis

Nalika sinyal pemicu diaktifake, kamera sing cocog bisa kanthi otomatis ngalih menyang tampilan layar wutuh.

Fungsi iki migunani kanggo aplikasi kayata:

• Aktifake kamera mundur
• Ngawasi sinyal nguripake
• Aktifake kamera sisih
• Ngawasi lawang utawa kendaraan khusus

3. Kontrol pemicu individu

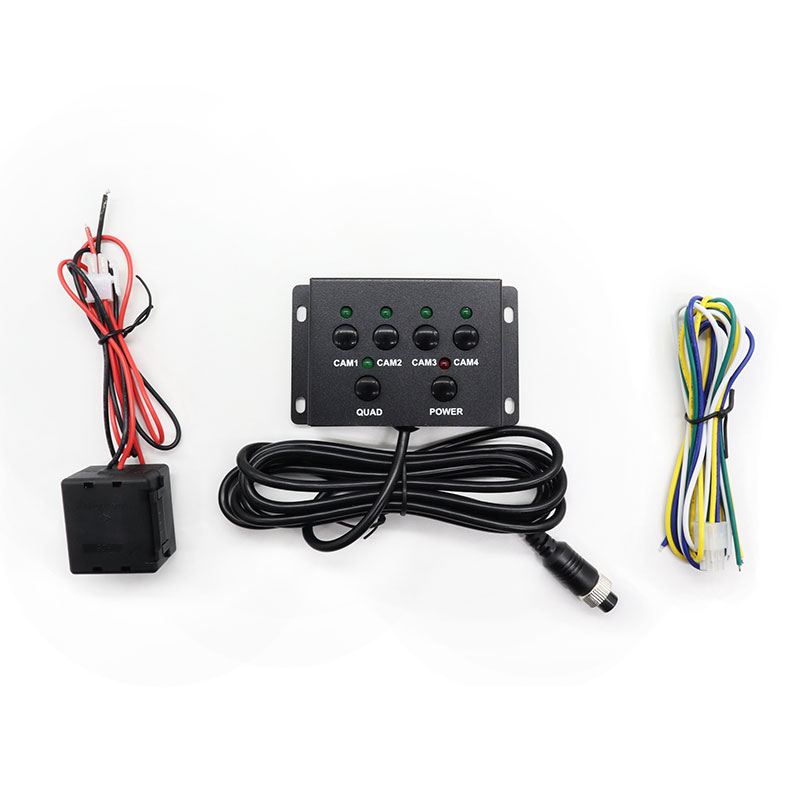

Saben kamera bisa dipicu kanthi kapisah. Pangguna bisa milih salah siji saka papat saluran kamera liwat kabel pemicu utawa operasi manual, nyediakake kontrol fleksibel kanggo konfigurasi kendaraan beda.

4. Prioritas Kamera sing bisa dikonfigurasi

Sistem ndhukung setelan prioritas tampilan kanggo: CAM1 / CAM2 / CAM3 / CAM4. Iki ngidini installer nemtokake kamera sing kudu diprioritasake nalika sawetara sinyal pemicu ditampa.

5. Multiple Video Konektor Pilihan

Output video kasedhiya liwat: Konektor Penerbangan RCA / 4P. Iki nyedhiyakake keluwesan kanggo integrasi karo monitor kendaraan lan sistem kabel kamera sing beda.

Parameter produk

Tipe produk: D1 4CH Kendaraan Video Control Box

Input kamera: 4CH CVBS

Pilihan kamera: Pemicu Individu / Pilihan Manual

Tampilan: Ngalih Otomatis Layar Penuh

Prioritas tampilan: CAM1 / CAM2 / CAM3 / CAM4

Setelan Gambar: Normal / Mirror

Fungsi Trigger: Pemicu Kamera individu

Trigger Return Delay: Kira-kira. 2 Detik

Format Video: PAL / NTSC

Audio: Output Audio Didhukung

Output daya: 12V kanggo Kamera lan LCD

Tegangan kerja: 9V–32V

Proteksi: Dhuwur Tegangan / Low Voltage / Proteksi kakehan

Konektor Output Video: RCA / 4P Aviation

ukuran: 155 × 87 × 32 mm

Skenario Aplikasi

1. Sistem Kamera Truk

Kontroler bisa nyambungake sawetara kamera menyang sistem kamera truk, kalebu kamera ngarep, mburi lan sisih.

2. Monitoring Kendaraan Komersial

Cocog kanggo sistem pemantauan video kendaraan komersial ing ngendi sawetara kamera kudu disambungake menyang siji tampilan kendaraan.

Aplikasi bisa kalebu:

• truk pangiriman
• Kendaraan logistik
• kendaraan layanan
• Kendaraan sarana
• Van komersial
• Sistem Kamera Bus

Pengontrol video 4CH bisa digabungake menyang sistem kamera bis kanggo ngawasi ngarep, mburi lan sisih.

3. Kendaraan Konstruksi

Cocog kanggo konstruksi lan kendaraan khusus sing mbutuhake sawetara tampilan kamera ing sekitar kendaraan.

Conto kalebu:

• Truk mbucal
• Truk pengaduk beton
• Penggali
• Wheel loader
• Kendaraan khusus
• Sistem Kamera Rear View

Kontroler bisa digunakake minangka pengontrol kamera serep kanggo nampilake kamera mburi kanthi otomatis nalika pemicu mbalikke diaktifake.

4. Sistem Monitoring Multi-Kamera

Kanggo kendaraan sing mbutuhake macem-macem sudut pandang, pengontrol video multi-kamera nyedhiyakake switch kamera lan manajemen tampilan terpusat.

Konfigurasi Kamera Kendaraan Biasa

Sistem Kendaraan Kamera 4:

• CAM1 → Kamera Tampilan Ngarep
• CAM2 → Rear View / Kamera Serep
• CAM3 → Kamera Tampilan Sisih Kiwa
• CAM4 → Kamera Tampilan Sisih Kanan

Kontrol:

Trigger Wire / Pilihan Manual

Tampilan: Ngalih Layar Penuh Otomatis

Gambar: Normal / Mirror Bisa Dipilih

Video: CVBS

daya: 9–32V

FAQ

Q1: Pira kamera sing bisa didhukung kothak kontrol video iki?

Kontroler ndhukung 4 input kamera CVBS.

Q2: Apa saben kamera bisa dipicu kanthi kapisah?

ya wis. Saben kamera bisa dipicu kanthi individu liwat kabel pemicu.

Q3: Apa kamera bisa ditampilake kanthi otomatis ing layar wutuh?

ya wis. Nalika sinyal pemicu sing cocog diaktifake, kamera sing dipilih bisa kanthi otomatis ngalih menyang tampilan layar wutuh.

Q4: Apa aku bisa milih kamera kanthi manual?

ya wis. Sembarang saka papat saluran kamera bisa dipilih liwat fungsi kontrol.

Q5: Apa saben kamera bisa nggunakake setelan pangilon sing beda?

ya wis. Saben saluran ndhukung setelan gambar normal utawa pangilon independen.

Q6: Kendaraan apa sing bisa nggunakake pengontrol iki?

Bisa digunakake kanggo truk, bus, kendaraan komersial, kendaraan konstruksi, kendaraan khusus lan sistem kamera armada.

Q7: Apa ndhukung kendaraan 24V?

ya wis. Tegangan kerja yaiku 9–32V, saengga cocog kanggo aplikasi kendaraan 12V lan 24V.

Q8: Apa controller ndhukung PAL lan NTSC?

ya wis. Loro format video PAL lan NTSC didhukung.

Q9: Apa ndhukung audio?

ya wis. Kontroler ndhukung output audio.

Q10: Apa sing kedadeyan sawise pemicu dibatalake?

Sawise pemicu dibatalake, gambar bisa tetep kira-kira 2 detik sadurunge bali menyang status tampilan sadurunge.
